کمپرسور اسکرال ZR چیست؟ بررسی کامل مشخصات، کاربرد، مبرد، روغن و عیبیابی
کمپرسور یکی از مهمترین اجزای هر سیستم تبرید و تهویه مطبوع است و عملکرد صحیح آن تأثیر مستقیمی بر ظرفیت سرمایشی، مصرف انرژی و طول عمر دستگاه دارد. در میان کمپرسورهای مورد استفاده در سیستمهای تهویه مطبوع، کمپرسور اسکرال ZR کوپلند (Copeland) یکی از شناختهشدهترین خانوادهها محسوب میشود.
کمپرسورهای سری ZR به دلیل طراحی اسکرال، عملکرد نرم، لرزش کم، راندمان مناسب و قابلیت استفاده در طیف گستردهای از تجهیزات تهویه مطبوع، در چیلرها، پکیجهای سرمایشی و سایر تجهیزات برودتی مورد استفاده قرار میگیرند.
در این مقاله از سرما اندیش تهویه، ساختار کمپرسور ZR، نحوه عملکرد، کاربردها، مشخصات فنی، مبرد و روغن، مزایا، علائم خرابی، روش عیبیابی و نکات انتخاب و نصب این کمپرسورها را بررسی میکنیم.
کمپرسور اسکرال چیست؟
کمپرسور Scroll یا اسکرال از دو صفحه مارپیچی تشکیل شده است که یکی ثابت و دیگری بهصورت مداری حرکت میکند.
با حرکت صفحه متحرک، گاز مبرد وارد فضای بین دو مارپیچ شده و بهتدریج حجم محفظه کاهش پیدا میکند. در نتیجه، فشار مبرد افزایش یافته و در نهایت گاز فشردهشده از قسمت خروجی کمپرسور خارج میشود.
برخلاف کمپرسورهای پیستونی که از پیستون، سوپاپ و میللنگ استفاده میکنند، کمپرسور اسکرال قطعات متحرک کمتری دارد. همین موضوع باعث شده است که عملکرد آن نرمتر و میزان لرزش و صدای آن کمتر باشد.
کمپرسور ZR کوپلند چیست؟
Copeland ZR یکی از خانوادههای کمپرسورهای اسکرال است که عمدتاً برای کاربردهای تهویه مطبوع و سیستمهای سرمایشی طراحی شده است.
این کمپرسورها در مدلها و ظرفیتهای مختلف تولید شدهاند و انتخاب مدل مناسب آنها به عواملی مانند ظرفیت سرمایشی، مبرد، دمای تبخیر، دمای کندانس، ولتاژ و شرایط کاری سیستم بستگی دارد.
مدلهایی مانند:
در خانواده مدلهای شناختهشده ZR دیده میشوند؛ البته مشخصات دقیق هر مدل باید بر اساس کد کامل کمپرسور و دیتاشیت همان نسخه بررسی شود.
کمپرسور ZR چگونه کار میکند؟
فرآیند عملکرد کمپرسور اسکرال را میتوان در چند مرحله خلاصه کرد:
1. ورود مبرد
گاز مبرد کمفشار از خط مکش وارد کمپرسور میشود.
2. محبوس شدن گاز
گاز بین دو صفحه مارپیچی ثابت و متحرک قرار میگیرد.
3. کاهش حجم
با حرکت مداری اسکرال متحرک، حجم فضای حاوی مبرد کاهش پیدا میکند.
4. افزایش فشار
کاهش حجم باعث افزایش فشار و دمای گاز مبرد میشود.
5. تخلیه گاز
گاز فشردهشده از قسمت مرکزی اسکرال خارج شده و وارد خط دهش سیستم میشود.
این فرآیند بهصورت پیوسته انجام میشود و برخلاف کمپرسورهای پیستونی، جریان فشردهسازی در کمپرسور اسکرال یکنواختتر است.

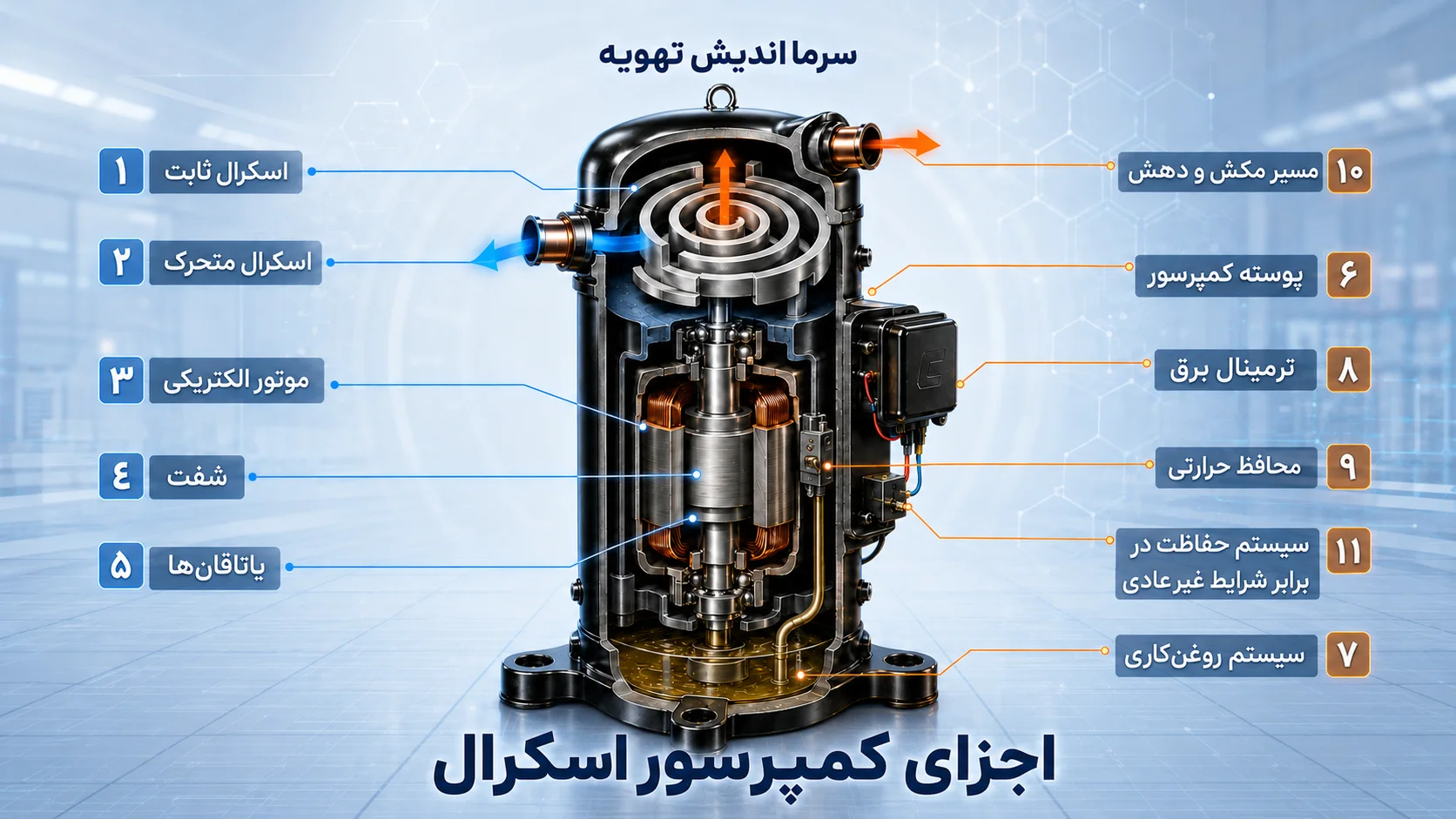

اجزای اصلی کمپرسور اسکرال ZR
مهمترین بخشهای یک کمپرسور اسکرال عبارتاند از:
-
اسکرال ثابت
-
اسکرال متحرک
-
موتور الکتریکی
-
شفت
-
یاتاقانها
-
پوسته کمپرسور
-
سیستم روغنکاری
-
ترمینال برق
-
محافظ حرارتی
-
مسیر مکش و دهش
-
سیستم حفاظت در برابر شرایط غیرعادی
طراحی دقیق این قطعات باعث میشود کمپرسور در شرایط کاری مناسب، عملکرد پایدار و قابل اعتمادی داشته باشد.
کاربرد کمپرسور ZR
کمپرسورهای سری ZR بیشتر در تجهیزات تهویه مطبوع و سرمایشی مورد استفاده قرار میگیرند.
از مهمترین کاربردهای آنها میتوان به موارد زیر اشاره کرد:
چیلر
یکی از کاربردهای مهم کمپرسورهای اسکرال، استفاده در چیلرهای تراکمی است. در این تجهیزات، کمپرسور وظیفه گردش و فشردهسازی مبرد را بر عهده دارد.
پکیجهای سرمایشی
در برخی پکیجهای تهویه مطبوع و سیستمهای یکپارچه سرمایشی نیز از کمپرسورهای اسکرال استفاده میشود.
سیستمهای تهویه مطبوع
ساختار کملرزش و صدای نسبتاً پایین باعث شده است کمپرسورهای اسکرال برای بسیاری از تجهیزات تهویه مطبوع گزینه مناسبی باشند.
تجهیزات سرمایشی تجاری و صنعتی
بسته به مدل و شرایط کاری، کمپرسورهای ZR میتوانند در طیف مختلفی از تجهیزات سرمایشی مورد استفاده قرار گیرند.
مشخصات فنی کمپرسورهای ZR
مشخصات کمپرسور فقط با نام ZR مشخص نمیشود. برای انتخاب دقیق باید کد کامل مدل بررسی شود.

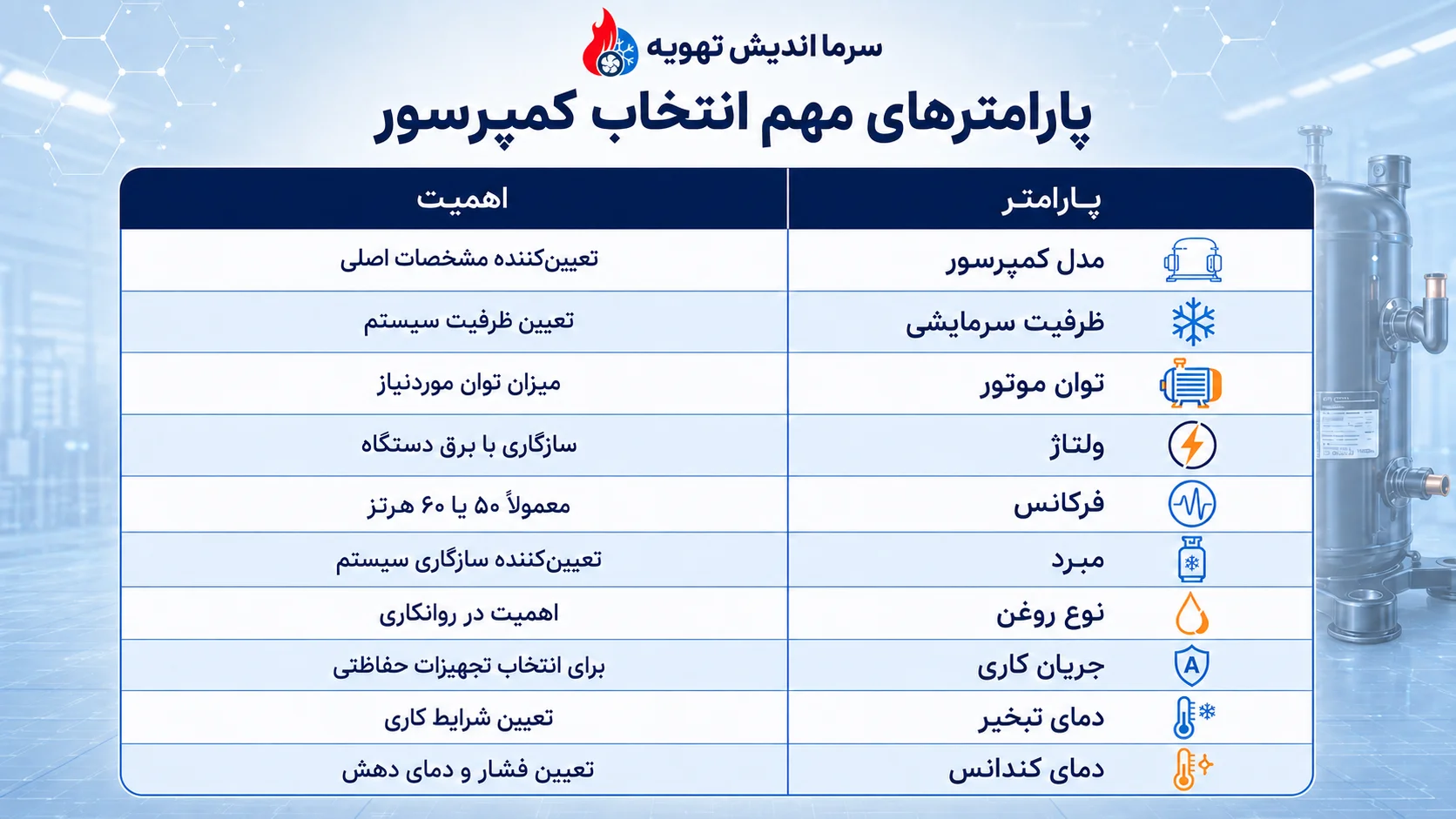

برخی از مهمترین پارامترهایی که هنگام انتخاب کمپرسور باید بررسی شوند عبارتاند از:
| پارامتر | مدل کمپرسور | ظرفیت سرمایشی | توان موتور | ولتاژ | فرکانس | مبرد | نوع روغن | جریان کاری | دمای تبخیر | دمای کندانس |
|---|---|---|---|---|---|---|---|---|---|---|
| اهمیت | تعیینکننده مشخصات اصلی | تعیین ظرفیت سیستم | میزان توان موردنیاز | سازگاری با برق دستگاه | معمولاً 50 یا 60 هرتز | تعیینکننده سازگاری سیستم | اهمیت در روانکاری | برای انتخاب تجهیزات حفاظتی | تعیین شرایط کاری | تعیین فشار و دمای دهش |
بنابراین نمیتوان صرفاً بر اساس عبارت «ZR72» یا «ZR94» مشخصات نهایی را تعیین کرد و باید کد کامل پلاک کمپرسور بررسی شود.
کمپرسور ZR با چه مبردهایی کار میکند؟
یکی از مهمترین نکات هنگام خرید یا جایگزینی کمپرسور ZR، بررسی مبرد مجاز است.
باید توجه داشت که سازگاری مبرد به مدل، نسل تولید کمپرسور و طراحی آن بستگی دارد.
در برخی خانوادهها و نسلهای کمپرسورهای ZR، مبردهایی مانند R22 و R407C مورد استفاده قرار گرفتهاند؛ اما برای تعیین مبرد مناسب یک مدل خاص، همیشه باید به اطلاعات فنی همان کمپرسور مراجعه کرد.
استفاده از مبرد نامناسب میتواند باعث موارد زیر شود:
-
افزایش دمای دهش
-
افزایش فشار کاری
-
کاهش راندمان
-
آسیب به روغن
-
افزایش آمپراژ
-
کاهش عمر کمپرسور
بنابراین انتخاب مبرد نباید تنها بر اساس شباهت ظاهری دو مدل انجام شود.

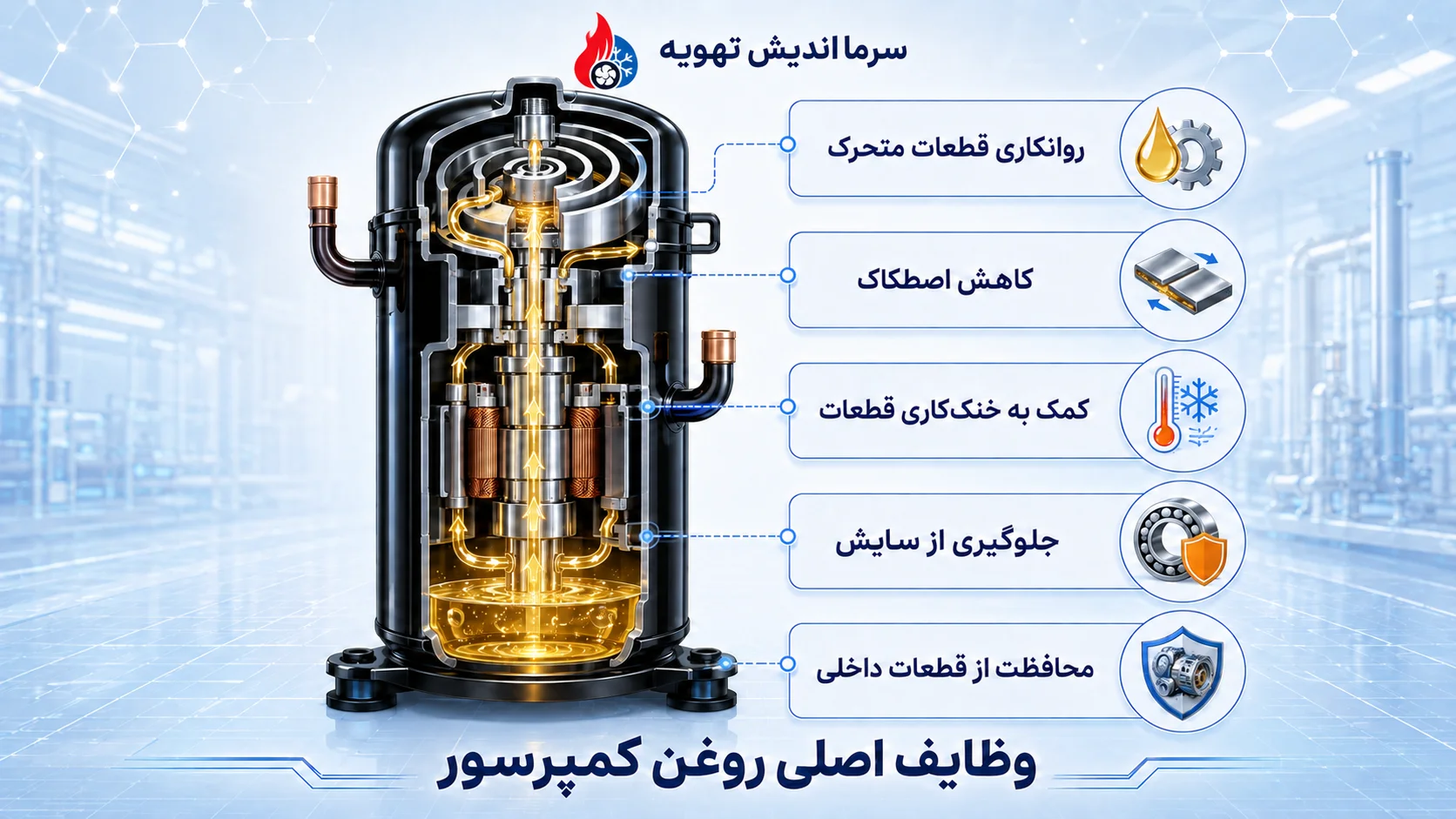

روغن کمپرسور ZR
روغن نقش بسیار مهمی در عملکرد کمپرسور دارد.
وظایف اصلی روغن عبارتاند از:
-
روانکاری قطعات متحرک
-
کاهش اصطکاک
-
کمک به خنککاری قطعات
-
جلوگیری از سایش
-
محافظت از قطعات داخلی
انتخاب روغن باید بر اساس مدل کمپرسور، نوع مبرد و مشخصات اعلامشده توسط سازنده انجام شود.
استفاده از روغن نامناسب یا مخلوط کردن روغنهای ناسازگار میتواند عملکرد سیستم را مختل کرده و به کمپرسور آسیب وارد کند.

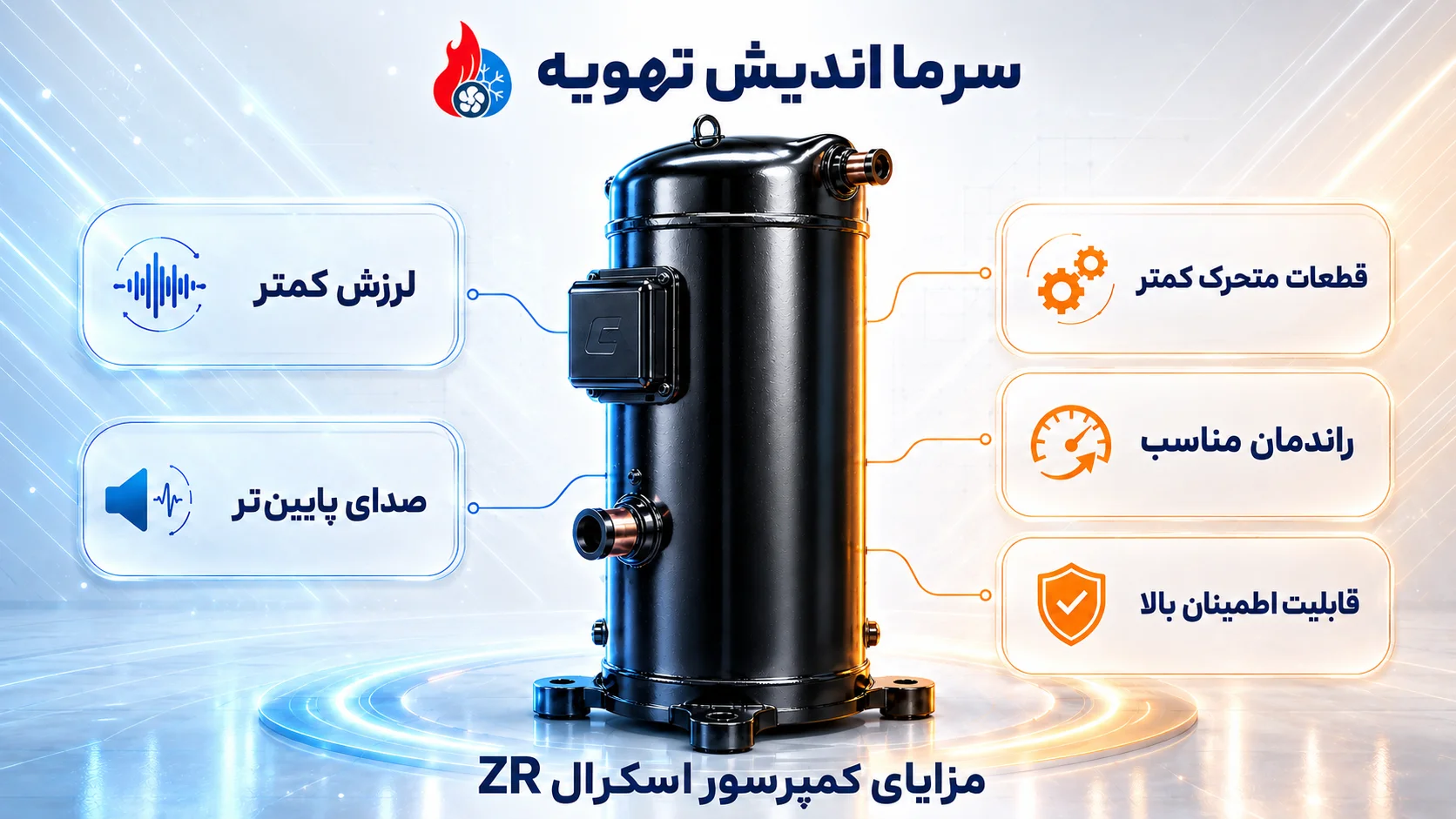

مزایای کمپرسور اسکرال ZR
کمپرسورهای اسکرال در مقایسه با بسیاری از کمپرسورهای سنتی، مزایای قابل توجهی دارند.
لرزش کمتر
حرکت پیوسته و طراحی خاص اسکرال باعث کاهش لرزش در هنگام کار میشود.
صدای پایینتر
ساختار اسکرال باعث میشود صدای عملکرد کمپرسور در بسیاری از شرایط کمتر از کمپرسورهای پیستونی مشابه باشد.
قطعات متحرک کمتر
تعداد کمتر قطعات مکانیکی متحرک میتواند به افزایش قابلیت اطمینان کمک کند.
راندمان مناسب
فشردهسازی پیوسته گاز میتواند به عملکرد مناسب کمپرسور در محدوده کاری طراحیشده کمک کند.
قابلیت اطمینان بالا
در صورت نصب صحیح و کارکرد در محدوده مجاز، کمپرسورهای اسکرال میتوانند عمر کاری مناسبی داشته باشند.
معایب و محدودیتهای کمپرسور ZR
کمپرسور اسکرال نیز مانند هر تکنولوژی دیگری محدودیتهایی دارد.
یکی از مهمترین موارد، حساسیت به برگشت مایع مبرد است.
ورود مقدار قابل توجه مایع به کمپرسور میتواند باعث آسیب به اجزای داخلی شود.
همچنین کار کردن کمپرسور خارج از محدوده مجاز دما و فشار میتواند باعث موارد زیر شود:
-
افزایش دمای موتور
-
افزایش دمای دهش
-
تخریب روغن
-
کاهش عمر کمپرسور
-
فعال شدن تجهیزات حفاظتی
به همین دلیل تنظیم صحیح سیستم تبرید به اندازه انتخاب کمپرسور اهمیت دارد.

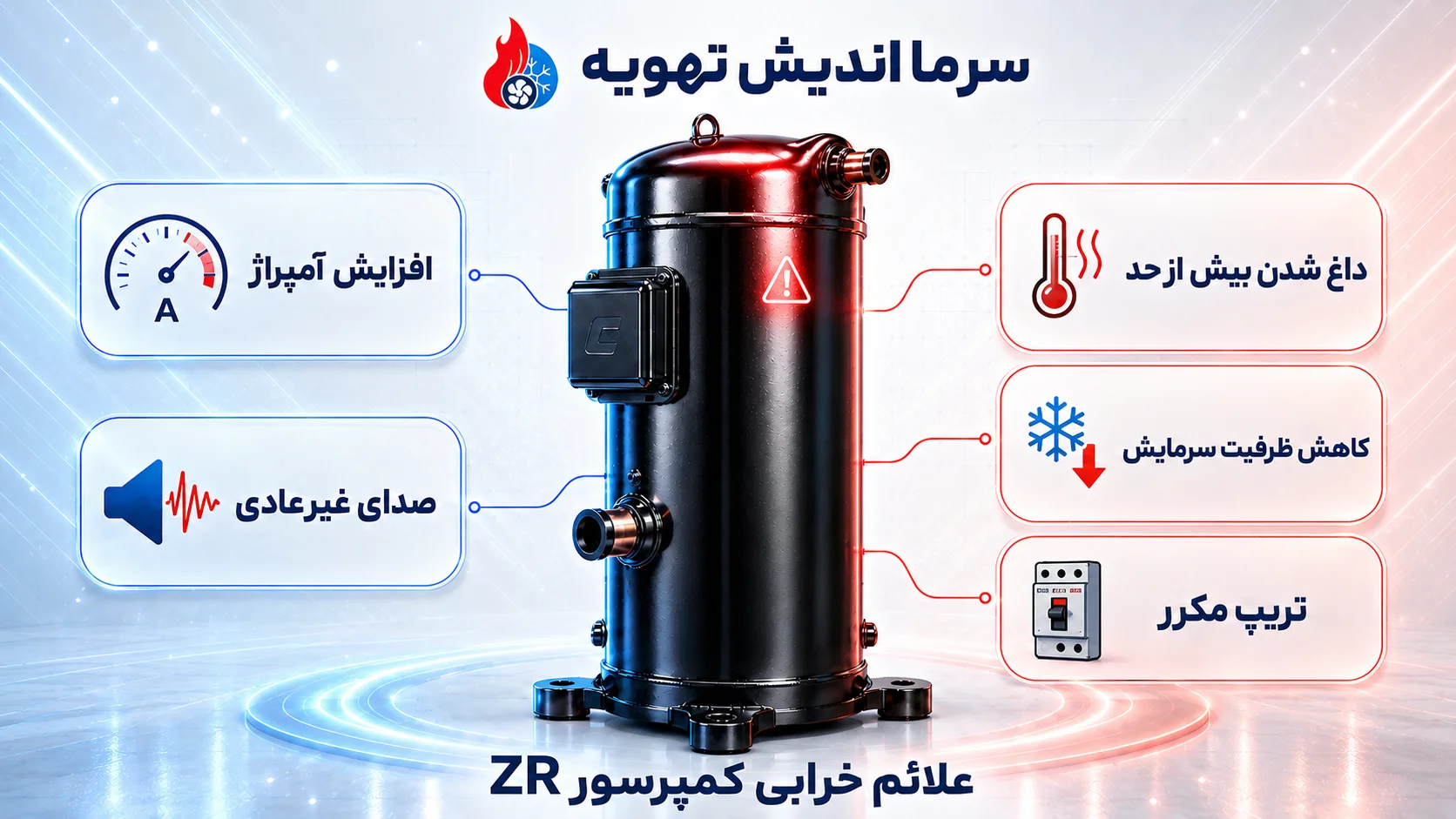

علائم خرابی کمپرسور ZR
برخی از نشانههای رایج که میتوانند نشاندهنده وجود مشکل در کمپرسور یا سیستم باشند عبارتاند از:
1. افزایش آمپراژ
افزایش غیرطبیعی جریان میتواند ناشی از فشار بالای سیستم، مشکلات الکتریکی یا شرایط کاری نامناسب باشد.
2. داغ شدن بیش از حد
دمای بالای کمپرسور ممکن است به دلیل کمبود جریان هوای کندانسور، فشار بالا، شارژ نامناسب مبرد یا مشکلات دیگر ایجاد شود.
3. کاهش ظرفیت سرمایش
اگر کمپرسور نتواند ظرفیت مورد انتظار را ایجاد کند، باید فشارهای سیستم، شارژ مبرد، سوپرهیت، سابکول و عملکرد خود کمپرسور بررسی شود.
4. صدای غیرعادی
صدای غیرمعمول میتواند ناشی از مشکلات مکانیکی، برگشت مایع یا شرایط نامناسب کاری باشد.
5. تریپ مکرر
قطع شدن مکرر کمپرسور توسط تجهیزات حفاظتی یک علامت مهم است و نباید صرفاً با ریست کردن سیستم برطرف شود.
عیبیابی کمپرسور ZR
برای عیبیابی اصولی نباید فقط خود کمپرسور را بررسی کرد؛ کل سیکل تبرید باید مورد بررسی قرار گیرد.
| نشانه | آمپر بالا | دمای بالا | سرمایش ضعیف | صدای غیرعادی | تریپ | روشن نشدن |
|---|---|---|---|---|---|---|
| موارد قابل بررسی | فشار دهش، ولتاژ، شرایط کندانس | سوپرهیت، فشارها، خنککاری | شارژ مبرد، کمپرسور، اکسپنشن | برگشت مایع و وضعیت مکانیکی | اورلود، فشار و شرایط برق | برق، کنتاکتور، حفاظتها و سیمپیچ |
برای تشخیص دقیق، اندازهگیری فشار مکش و دهش، جریان، ولتاژ، دما، سوپرهیت و سابکول اهمیت زیادی دارد.

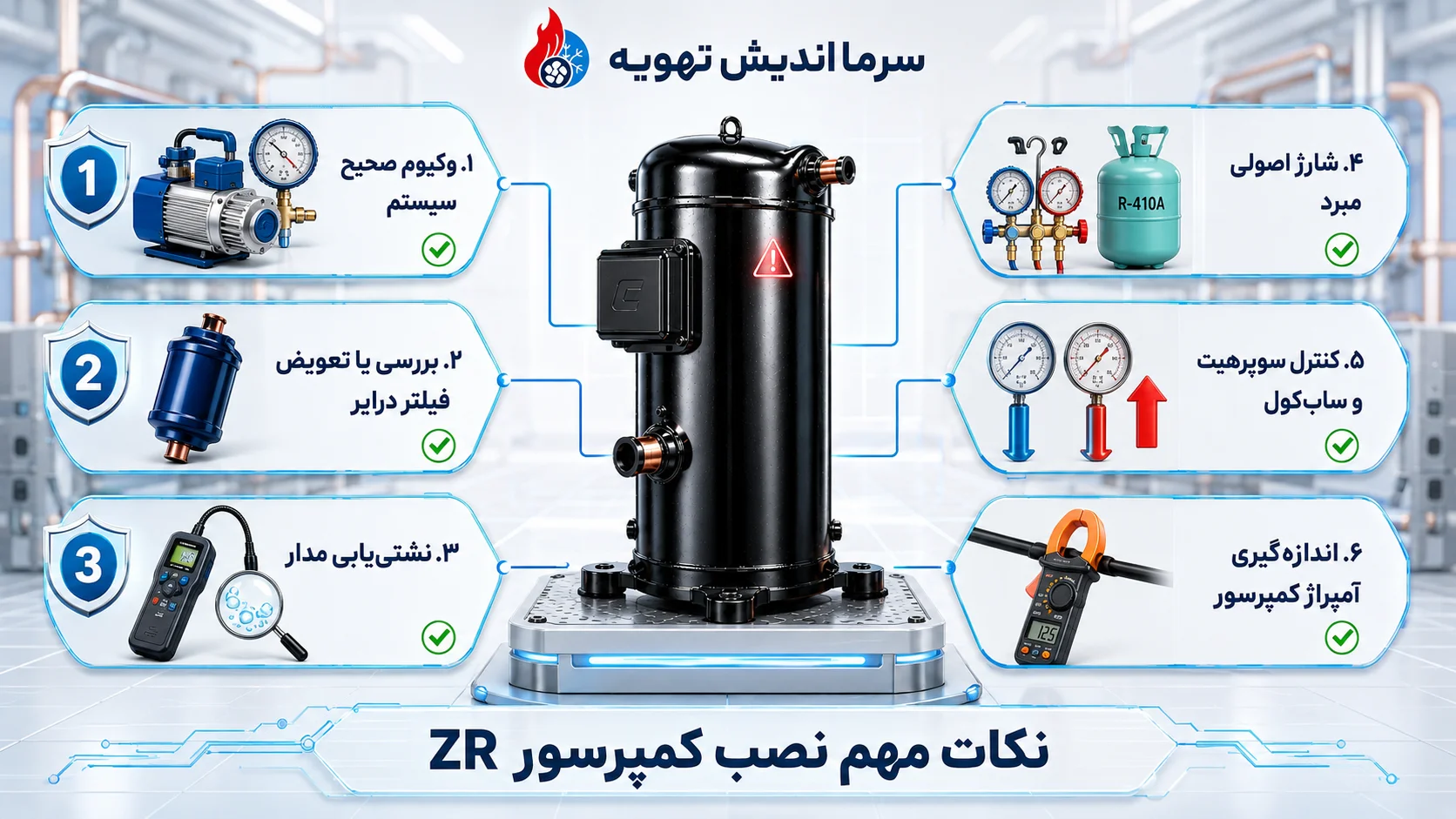

نکات مهم نصب کمپرسور ZR
هنگام تعویض یا نصب کمپرسور جدید، رعایت چند نکته ضروری است:
سیستم را بهدرستی وکیوم کنید
وجود هوا و رطوبت در مدار میتواند باعث مشکلات جدی در سیستم شود.
فیلتر درایر را بررسی یا تعویض کنید
پس از سوختن یا خرابی کمپرسور، بررسی وضعیت فیلتر درایر اهمیت زیادی دارد.
نشتی سیستم را بررسی کنید
قبل از شارژ مبرد باید مدار از نظر نشتی بررسی شود.
شارژ مبرد را اصولی انجام دهید
مقدار مبرد باید مطابق شرایط طراحی سیستم باشد.
سوپرهیت و سابکول را کنترل کنید
این دو پارامتر اطلاعات مهمی درباره وضعیت سیکل تبرید در اختیار تکنسین قرار میدهند.
آمپراژ کمپرسور را اندازهگیری کنید
جریان مصرفی باید با شرایط کاری و اطلاعات پلاک کمپرسور مطابقت داشته باشد.
چگونه کمپرسور ZR مناسب انتخاب کنیم؟
انتخاب کمپرسور فقط بر اساس ظرفیت یا توان انجام نمیشود.
قبل از خرید باید موارد زیر مشخص شوند:
ظرفیت سرمایشی ← نوع مبرد ← دمای تبخیر ← دمای کندانس ← ولتاژ ← فرکانس ← شرایط محیطی ← نوع دستگاه ← مدل کمپرسور قبلی
اگر کمپرسور قرار است جایگزین مدل قبلی شود، بهترین روش این است که کد کامل کمپرسور قبلی و مشخصات پلاک آن بررسی شود.
تفاوت کمپرسور ZR با کمپرسورهای پیستونی
| ویژگی | تکنولوژی | لرزش | صدای کاری | قطعات متحرک | ساختار | کاربرد |
|---|---|---|---|---|---|---|
| اسکرال ZR | Scroll | کمتر | معمولاً کمتر | کمتر | سادهتر | تهویه و سرمایش |
| پیستونی | Reciprocating | بیشتر | معمولاً بیشتر | بیشتر | مکانیکیتر | طیف گسترده تبرید |
البته مقایسه نهایی باید بر اساس ظرفیت، شرایط کاری و مدل دقیق دو کمپرسور انجام شود.
تفاوت ZR با ZP چیست؟
ZR و ZP هر دو در خانواده کمپرسورهای اسکرال کوپلند قرار میگیرند، اما نباید صرفاً بر اساس شباهت ظاهری آنها را جایگزین یکدیگر کرد.
نوع مبرد، محدوده کاری، ظرفیت، دمای تبخیر و مشخصات الکتریکی باید بررسی شوند.
هرگز فقط بر اساس توان یا ظاهر کمپرسور، ZR را با ZP جایگزین نکنید.
چرا سرویس و نگهداری کمپرسور ZR مهم است؟
حتی یک کمپرسور باکیفیت نیز در صورت کارکرد در شرایط نامناسب دچار مشکل خواهد شد.
کنترل دورهای موارد زیر میتواند از بسیاری از خرابیها جلوگیری کند:
-
فشار مکش
-
فشار دهش
-
دمای مکش
-
دمای دهش
-
سوپرهیت
-
سابکول
-
آمپراژ
-
ولتاژ
-
وضعیت کندانسور
-
نشتی مبرد
-
وضعیت فیلتر درایر
-
وضعیت روغن
نگهداری صحیح علاوه بر افزایش طول عمر کمپرسور، میتواند مصرف انرژی سیستم را نیز کنترل کند.
جمعبندی
کمپرسور اسکرال ZR کوپلند یکی از گزینههای شناختهشده برای سیستمهای تهویه مطبوع و تجهیزات سرمایشی است. طراحی اسکرال، لرزش پایین، صدای مناسب و عملکرد قابل اعتماد از مهمترین ویژگیهایی هستند که باعث استفاده گسترده از این خانواده کمپرسورها شدهاند.
با این حال، انتخاب کمپرسور مناسب فقط با توجه به نام سری ZR یا ظرفیت اسمی امکانپذیر نیست. مدل کامل، مبرد، روغن، شرایط کاری، دمای تبخیر و کندانس، ولتاژ و ظرفیت سرمایشی باید همگی بررسی شوند.
در صورت انتخاب صحیح، نصب اصولی و سرویس منظم، کمپرسور ZR میتواند عملکرد پایدار و مناسبی در سیستم سرمایشی داشته باشد.
سؤالات متداول درباره کمپرسور ZR
کمپرسور ZR چیست؟
کمپرسور ZR یک کمپرسور اسکرال از خانواده Copeland است که عمدتاً در سیستمهای تهویه مطبوع و تجهیزات سرمایشی استفاده میشود.
کمپرسور ZR برای چه دستگاههایی استفاده میشود؟
بسته به مدل، در چیلرها، سیستمهای تهویه مطبوع، پکیجهای سرمایشی و برخی تجهیزات سرمایشی مورد استفاده قرار میگیرد.
آیا تمام کمپرسورهای ZR با یک مبرد کار میکنند؟
خیر. سازگاری مبرد باید بر اساس مدل کامل کمپرسور و مشخصات سازنده بررسی شود.
روغن مناسب کمپرسور ZR چیست؟
نوع روغن به مدل کمپرسور، مبرد و مشخصات فنی همان نسخه بستگی دارد و باید مطابق اطلاعات سازنده انتخاب شود.
علت داغ شدن کمپرسور ZR چیست؟
فشار بالای سیستم، مشکل در کندانسور، شرایط نامناسب شارژ مبرد، سوپرهیت نامناسب، مشکلات الکتریکی یا کارکرد خارج از محدوده مجاز میتواند باعث افزایش دما شود.
آیا کمپرسور ZR قابل تعمیر است؟
بسته به نوع خرابی، برخی مشکلات الکتریکی یا جانبی قابل بررسی و رفع هستند؛ اما در خرابی داخلی اسکرال معمولاً تعویض کمپرسور گزینه عملیتری است.
چگونه مدل مناسب کمپرسور ZR را انتخاب کنیم؟
باید ظرفیت موردنیاز، مبرد، شرایط دمایی، ولتاژ، فرکانس، نوع دستگاه و مشخصات مدل قبلی بررسی شود.
پیشنهاد خرید کمپرسور ZR
اگر قصد تعویض یا خرید کمپرسور ZR را دارید، فقط بر اساس نام مدل یا توان کمپرسور تصمیم نگیرید.
کد کامل روی پلاک کمپرسور، نوع مبرد و مشخصات فنی سیستم را بررسی کنید.
مجموعه سرما اندیش تهویه با فعالیت در زمینه تأمین قطعات و تجهیزات سیستمهای برودتی و تهویه مطبوع، میتواند در انتخاب و تأمین کمپرسور مناسب متناسب با مشخصات سیستم شما کمک کند.
